【CC199B】主要應用

CC199B系列工業型磁電增量編碼器特點：

體積小，重量輕，緊湊型，安裝方便，維護簡單，驅動力矩小，其具有高精度，大量程測量，反應快，數字化輸出特點。

CC199B系列工業型磁電增量編碼器應用領域：

廣泛應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫 紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。

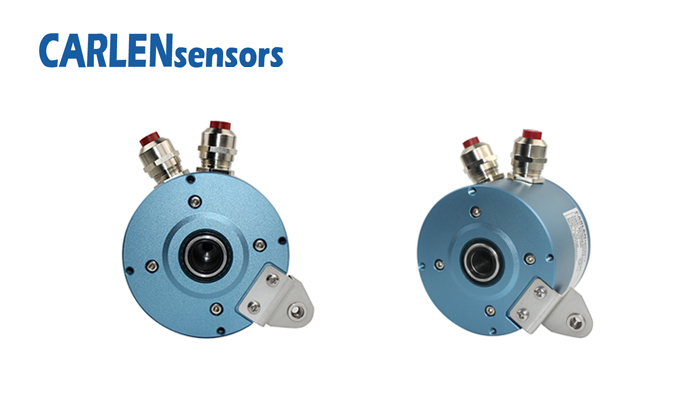

CC199B系列工業型磁電增量編碼器

產品參數：

電源電壓 5-30VDC

脈沖數 1...16384 ppr

輸出信號 A.B.Z,IA/B.IZ

輸出信號 Push pull,5-30Vdc

         Driver 5Vdc RS422

最大負載電流 40mA under 4.5V-30mA under 24V

最大輸出頻率 300kHz

機械性能

最大持續速度 3000 rpm

空心軸 Through holow shaft 15mm

外殼直徑 99mm

開啟扭矩 ＜0.5N cm

最大承載

軸向: 20N

徑向: 50N

軸慣性  30 ga㎡

重量  1.2 kg

防護等級  IP66/IP67

工作溫度 －40℃+85℃
