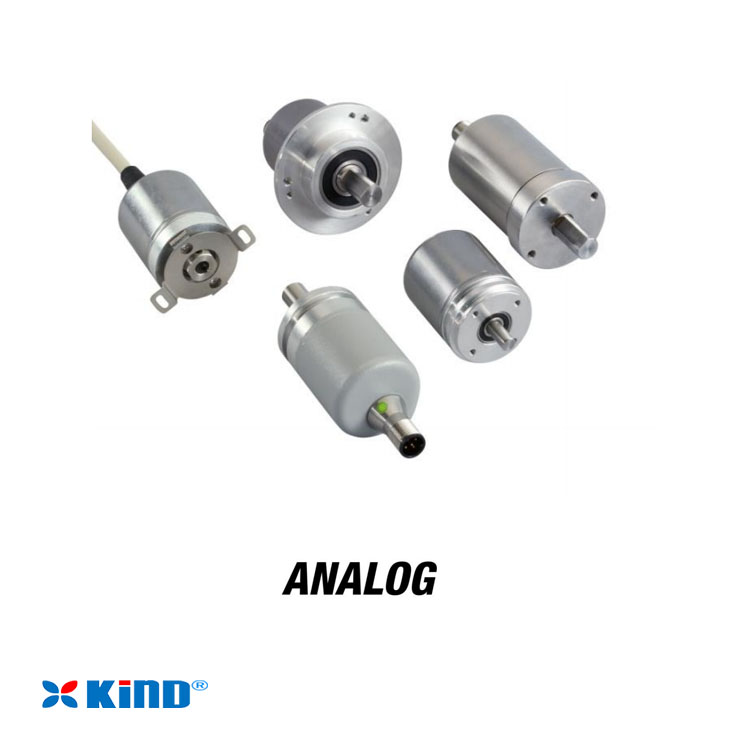

模擬量編碼器

模擬量編碼器又叫電流編碼器和電壓編碼器，分為單圈和多圈。編碼器模擬量編碼器可以通過外部設定，多用途、多功能，直接對應單圈多圈角度、多圈長度、轉動平移速度測量。4mA 對應值、20mA 對應值任意設定及微調；方向設定；外部置位線設定預設位置，安裝方便，無需找零。內部絕對值光電碼盤，全數字化計值， 1/4096高線性度，信號無溫度、機械影響，信號干擾零點飄移極小，IP65防水，防油 ，防震 。

模擬量編碼器按照圈數分為單圈和多圈，外形尺寸有38MM,58MM,80MM，出線方式分為側出和后出?？蓱?yīng)用在卡車，巴士，車輛工程機械，礦山設備，電梯，升降梯，醫療器械，水利工程，風能，太陽能光伏產業，移動平臺，近海和傳播工程等領域。

常用模擬量編碼器舉例：

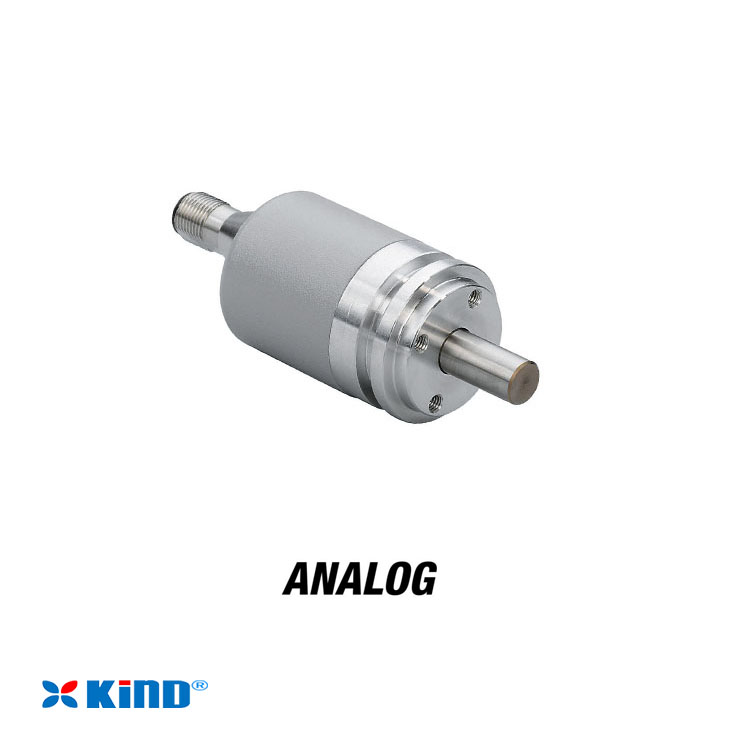

品牌：POSITAL 德國博思特

型號：UCD-AC005-0413-D10D-PAM

電氣數據

電源電壓 8 – 32 VDC

功耗 通常@24V（無負載）20mA

啟動時間 <500 ms

最大負載電阻 500 Ω

模擬量精度  @ 20 mA = ±20 μA （在正常的供電情況下）

線性度  0.15%

建立時間 32ms（從最小值到最大值的跳躍）

反極性保護  是

短路保護 是

EMC:發射干擾 DIN EN 61000-6-4

EMC:抗干擾  DIN EN 61000-6-2

MTTF 240.8 年 @ 40 °C

傳感器

技術 磁性

單圈分辨率  13 位

分辨率 多圈 4 位

多圈技術 自發電的磁性脈沖計數器（無需電池和齒輪組）

精度 (INL)  ±0.0878°（≤12位）

檢測信號 (默認值)   逆時針旋轉(面向軸)時，數值減少

認證 認證/壽命 碼制 碼  模擬量電流信號 4 – 20 mA

周期 基本傳感器 < 100 μs

最小測量范圍 0 – 22.5°

輸出分辨率  在全量程內最高分辨率13位（分級轉動-當測量范圍小于90度時分辨率將至13位以下）

多圈范圍 16位（默認設置）。用戶可以使用設定量程功能測量最高達65536圈（也可以使用UBIFAST工具更改圈數）

環境規格

外殼防護等級 (軸)   IP68/IP69K

外殼防護等級 (外殼) IP68/IP69K

工作溫度 -40 °C (-40 °F) - +85 °C (+185 °F)

濕度 98%相對濕度, 無凝結狀態

機械數據

外殼材料 鋼

外殼涂層 陰極防腐蝕防護（> 720小時耐鹽霧測試)

法蘭形式 同步法蘭, ? 36 mm 重載型

法蘭材料 鋁

軸的類型 實心軸, 長度 = 20 mm

軸的直徑 ? 10 mm (0.39")

軸的材料 不銹鋼 V4A (1.4112, 440 B), 加強型

最大軸負載  軸向 180 N, 徑向 180 N

最小機械壽命 10 (180 N / 180 N), 15 (150 N,150 N), 30 (100 N / 100 N)

摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高機械速度 ≤ 6000 1/min

耐沖擊性 ≤ 200 g (half sine 11 ms, EN 60068-2-27)

持久的抗沖擊性  ≤ 30G（6毫秒半弦波，EN60068-2-29）

耐振動性 ≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度 56 mm (2.20")

重量 210 g (0.46 lb)

電氣連接

連接方向 軸向

接口 M12,公型, 5針, A碼
