磁致伸縮位移傳感器作業原理及有哪些應用領域

CARLEN磁致伸縮位移傳感器作業原理通常按如下3個階段開展：

（1）轉波應變脈沖的發生：若有瞬時電流脈沖通過磁致彈性波導絲時，將產生一個環形磁場，該環形磁場與磁鐵的縱向磁場疊加，產生一個螺旋磁場；由于磁致彈性周向效應，該磁場在規定條件下將造成該波導絲磁化點瞬間轉變形變，并且轉變應變的程度只與周向的波動磁場相關。

（2）轉變波的傳播：轉變形變選用超聲波的方式沿波導絲向兩邊傳播。

（3）轉變波的承受：應用逆磁致彈性效應基本原理，用線圈把轉變應變轉換成電壓信號，隨后測驗線圈的電勢值。

根據CAELEN磁致伸縮位移傳感器的丈量機理，位移傳感器的硬件電路管理體系包括模擬電路部分和數字電路部分，模擬電路部分包括鼓勵脈沖產生、擴大、回波接納和整形等，數字電路模塊包括時刻間隔丈量、溫度丈量等。

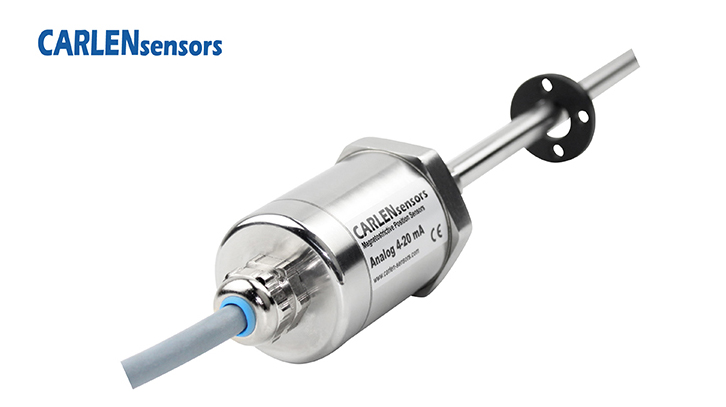

德國卡倫CARLEN磁致伸縮位移傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。適用于高溫、高壓和強振蕩等極其惡劣的工況，其絕對式輸出很好地解決了斷電歸零問題，由于敏感元件都是非接觸式、無磨損運行，平均無故障時間長達23年。

德國卡倫CARLEN磁致伸縮位移傳感器有哪些應用領域：

1.伺服液壓油缸活塞位置反饋或預置；

2.研磨機械位置反饋或預置；

3.木材加工定位控制；

4.水輪機導葉開度的檢測與控制；

5.紙張和塑料薄膜成型；

6.擠注模具機械；

7.吹塑；

8.工程機械；

9.金屬成型/剪切沖壓；

10.其它機械定位和位移檢測；

11.水壩閘門；

12.鑄鍛機床位移控制；

13.注塑機模板定位與監測；

14.汽輪機氣阻閥門開度的檢測與控制；

15.玻璃壓制；

16.塑料機械改造；

17.氣動缸；

18.鋼材滾壓；

19.食品加工；

20.港口機械；

21.船舶舵機伺服系統；

22.伺服汽缸活塞位置反饋或預置。
