400 - 880 - 3995當前位置：首頁 < 產品中心 < 磁致伸縮位移傳感器 < CARLEN線性位移傳感器-CEH模擬量Analog
Download
|
應用領域：
熱軋軋機AGC控制
步進式加熱爐
卷取機 連鑄機械
冷軋生產線
注塑機械
橋梁檢測
油罐液位檢測
請下載詳細資料Datasheet(PDF)
CARLEN Sensors德國卡倫品牌提供的絕對值線性位移傳感器采用獨特的磁致伸縮技術，實現高水平精準的，穩定的測量位移。每個CARLEN Sensors磁致伸縮位移傳感器是定制的波導絲，位置磁鐵，應變電路脈沖處理器及輔助電子電路構成。磁鐵與被測移動物件相連，在所處的波導管上方產生一個磁場，而波導絲接通短電流脈沖，會產生一個瞬時徑向磁場和波導管扭轉形變，在波導絲管中傳播。當超聲波（扭轉應變脈沖）到達波導絲管末端時被轉換為電信號，由于能夠精確測量波導管內的超聲波速度，接受返回信號所需要的時間能夠轉換為一個高精度，可重復的線性位移測量值。

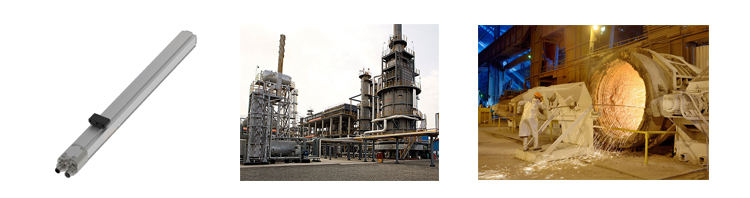

德國CARLEN線性位移傳感器-CEH模擬量Analog
電氣核心參數：
|
24vdc |
|
|
輸出信號 |
4-20 mA, 0-20 mA, 0-10 V, 0.5-4.5V |
|
分辨率 |
14bis D/A ( 50um min ) |
|
非線性度 |
≤± 0.005% ( 50um min ) |
|
重復精度 |
≤± 100um |
|
更新時間 |
1 ms Max |
機械核心參數：
|
測量行程 |
50 mm ~ 3000 mm |
|
外殼形狀 |
超薄鋁成型外殼（方形） |
|
固定方式 |
固定扣卡夾片（2側各M5螺釘） |
|
溫度范圍 |
-40℃… +85℃ |
|
防護等級 |
IP65 |
|
磁環類型 |
滑塊磁鐵，方塊磁鐵，梯形磁鐵 |
CARLEN線性位移傳感器-CEH模擬量Analog 常規型號：
CHMM0600S021G01K05
CHMM2040S1001G01K05
CHMM0600S201W41P68-A9
CHMM0365S201W41P68-A9
CHMM2040S1001G01K05
CHMM0480-S001-1G01-S07
CHMM0050S0051G06V00
CHMM0050S0052G06V02
CHMM0065S0011G08V12
CHMM0050S0052G06V02
CHMM0140S0021G18V15
CHMM1795S0021G18V15
CHMM0280S0011G03V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0920P0051B63V13
CHMM0225S0021G18V15
CHMM0165S0021G18V10
CHMM0860P0051B63V08
CHMM0050S0021G06V10
